IMPIANTI DI TERRA ED EQUIPOTENZIALIZZAZIONE PER SISTEMI INDUSTRIALI COMPLESSI
Progettazione e realizzazione di sistemi di terra e reti equipotenziali per la gestione delle correnti di guasto e impulsive, con focus su sicurezza elettrica e continuità operativa.

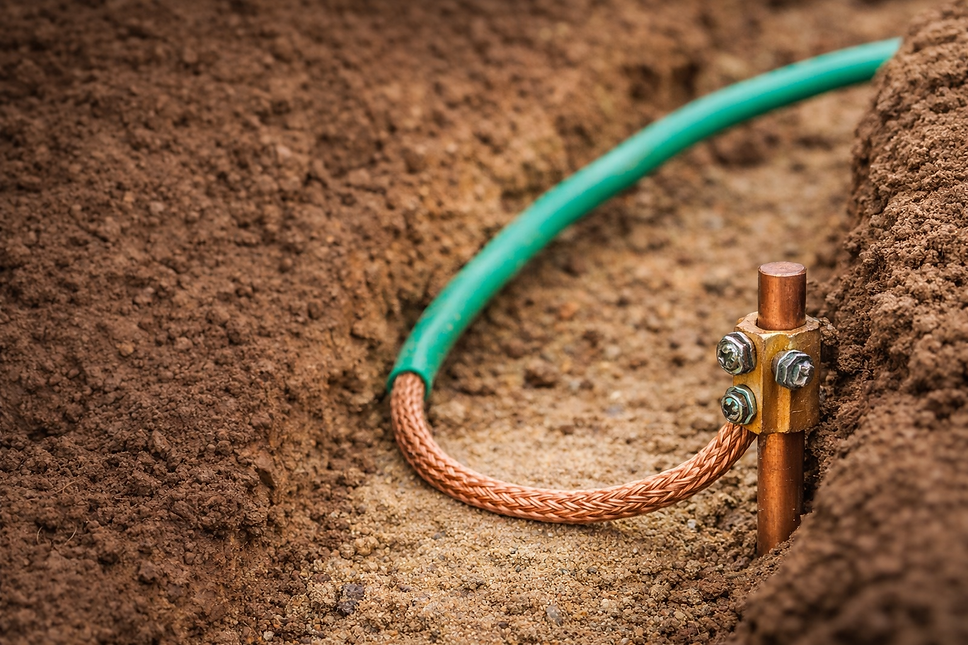

COS’È UN IMPIANTO DI TERRA
L’impianto di terra costituisce l’elemento fondamentale per la sicurezza elettrica di un’infrastruttura industriale, garantendo la dispersione controllata delle correnti di guasto e la riduzione delle tensioni di contatto e di passo.
​
Nei sistemi industriali complessi, la rete di terra non può essere considerata come un semplice dispersore, ma deve essere progettata come un sistema equipotenziale esteso, in grado di interconnettere tutte le masse metalliche e integrarsi con gli impianti esistenti.
​
La sua efficacia reale dipende non solo dal valore di resistenza, ma dalla capacità di gestire correnti elevate e fenomeni impulsivi.
IL SISTEMA DI TERRA NON È SOLO UNA RESISTENZA
In ambito industriale, un impianto di terra non correttamente progettato può risultare formalmente conforme, ma inefficace in condizioni reali di guasto.
​
Correnti elevate e fenomeni impulsivi possono generare:
​
-
differenze di potenziale tra strutture metalliche
-
correnti vaganti su impianti e carpenterie
-
interferenze su sistemi di automazione e controllo
-
condizioni di rischio per persone e apparecchiature
In tali contesti, il sistema di terra assume un ruolo determinante non solo per la sicurezza (R1), ma anche per la continuità operativa e la protezione economica dell’impianto (R4).
UNA CRITICITÀ SPESSO SOTTOVALUTATA
Nonostante la sua importanza, il sistema di terra viene frequentemente progettato come elemento secondario, senza un’analisi reale delle correnti di guasto e delle interazioni con gli impianti esistenti.
​
In molti casi si adottano soluzioni standardizzate che non tengono conto della complessità dell’infrastruttura, portando alla realizzazione di sistemi formalmente conformi ma non efficaci in condizioni operative reali.
​
La progettazione avanzata degli impianti di terra richiede competenze specifiche e un approccio integrato, oggi presente solo in realtà altamente specializzate.
APPROCCIO TECNICO E PROGETTUALE
La progettazione dei sistemi di terra viene sviluppata secondo un approccio ingegneristico avanzato, considerando non solo i parametri elettrici ma il comportamento reale del sistema in condizioni di guasto e durante eventi impulsivi.
​
Ogni intervento viene definito attraverso:
​
-
analisi delle correnti di guasto
-
studio delle tensioni di contatto e passo
-
progettazione della rete equipotenziale distribuita
-
integrazione con LPS e impianti tecnologici
-
verifiche strumentali con correnti ≥ 10A
L’obiettivo non è semplicemente disperdere la corrente, ma controllarne la distribuzione all’interno dell’impianto.
"GEEC" – GENERAL EARTH EQUIPOTENTIAL CONNECTION
Il sistema GEEC – General Earth Equipotential Connection rappresenta un approccio evoluto alla progettazione degli impianti di terra, sviluppato per rispondere alle esigenze degli impianti industriali complessi, dove la sola dispersione della corrente non è sufficiente a garantire condizioni di sicurezza e stabilità operativa.
​
A differenza delle configurazioni tradizionali, il sistema GEEC non si basa esclusivamente sul valore di resistenza di terra, ma sulla realizzazione di una rete equipotenziale estesa, continua e distribuita, progettata per controllare la propagazione delle correnti di guasto e delle correnti impulsive all’interno dell’intero sistema impiantistico.
​
L’obiettivo non è semplicemente “portare a terra” la corrente, ma gestirne il percorso, limitarne gli effetti e uniformare i potenziali tra tutte le masse metalliche presenti, riducendo le differenze di tensione e le possibili interferenze.
​
Il sistema GEEC si basa su alcuni principi fondamentali di progettazione:
​
-
realizzazione di una dorsale equipotenziale continua lungo le coperture e le aree impiantistiche
-
connessione diretta e multipla di tutte le masse metalliche significative
-
creazione di nodi equipotenziali distribuiti (BTM) in funzione della densità impiantistica
-
utilizzo di conduttori dimensionati in funzione delle correnti reali (non standardizzati)
-
presenza di più punti di collegamento verso il sistema di dispersione
-
eliminazione di configurazioni “a cascata” non controllate
-
integrazione con impianti esistenti previa verifica della continuità elettrica
PARTNERSHIP TECNICA
La progettazione e realizzazione dei sistemi LPS viene sviluppata anche in collaborazione con produttori leader nel settore, tra cui OBO Bettermann, riferimento internazionale per componenti e soluzioni per la protezione contro le scariche atmosferiche.
​
Questa collaborazione consente di adottare soluzioni tecniche avanzate e garantire elevati standard qualitativi nella realizzazione degli impianti.
IL PROBLEMA NON È IL GUASTO,
MA NON AVERE UN SISTEMA DI TERRA ADEGUATO
In ambito industriale, l’impianto di terra rappresenta uno degli elementi più critici e meno visibili dell’intero sistema elettrico.
​
Una progettazione non adeguata può compromettere la sicurezza, generare anomalie sugli impianti e causare fermo produzione.
​
Gasperini Group supporta aziende e operatori industriali nella progettazione e realizzazione di sistemi di terra avanzati, garantendo soluzioni affidabili e conformi alle normative.
Gasperini Group supporta aziende e operatori industriali nella progettazione e adeguamento dei sistemi di messa a terra ed equipotenziale, garantendo soluzioni affidabili e conformi alle normative.
Analizziamo il tuo impianto e identifichiamo le criticità del sistema LPS e della rete di terra.
